運用功能跟蹤篩檢法診斷液壓故障
功能跟蹤篩檢法也稱為液壓故障逆向分析方法，是指從液壓系統發生故障后的故障表征出發，按照液壓功能的有關聯系，分析發生液壓故障的各種影響因素的分析方法。簡單地說，就是從液壓故障的結果向原因進行分析的方法。這種方法是最適用的分析診斷液壓故障的方法之一。其目的明確，只要液壓功能、原理的關系清楚，查找液壓故障就簡便，在目前液壓故障診斷的實際運用中是使用比較廣泛的一種方法。
1．運用功能跟蹤篩檢法診斷液壓故障應具備的條件
(1)掌握理論知識。掌握液壓傳動的基本知識是診斷液壓系統故障的前提條件。只有懂得工作原理才能對液壓故障做出正確判斷。否則，排除故障就帶有一定的盲目性。對液壓系統共性故障的掌握，能縮小診斷范圍，快速切人問題的要害。常見液壓系統共性故障有7個方面：液壓沖擊造成的故障；氣穴與氣蝕故障；液壓卡緊故障；溫度升高的故障；執行元件爬行故障；液壓系統振動和噪聲故障；液壓系統泄漏故障。
(2)具備實踐經驗。液壓系統中，各液壓元件在密閉的油路中工作，管路內油液的流動狀態和元件內部零件的動作情況看不見，摸不著。因此，液壓系統的故障診斷比一般機械、電氣設備的故障診斷更為困難。同時，液壓系統的故障表現形式各種各樣，規律不一。因此論斷與排除這些故障，不僅要有專業理論知識，掌握各種液壓元件、液壓基本回路的功能、構造、原理，同時還要有豐富的設計、制造、安裝、使用、維護、保養方面的實踐經驗。
(3)掌握具體系統的工作原理。診斷和排除故障最重要的一點是要熟悉和掌握系統的工作原理。系統中的每一個元件都有其作用，必須熟悉每一個元件的結構及其工作特性。診斷故障前，要了解系統的容量、工作壓力，了解設備的使用情況，進行現場觀察。然后，對了解的情況進行綜合分析，認真思考，再進行故障診斷與排除。
2．故障診斷步驟

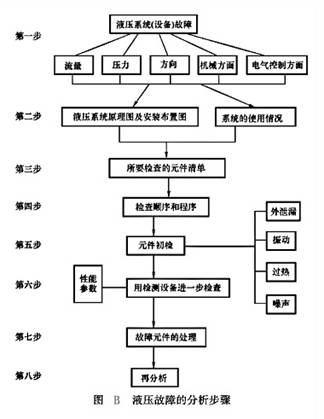

液壓系統的故障是由于系統中某個元件產生故障而造成的。液壓系統故障的診斷，就是要找出發生故障的液壓元件。圖B列出了采用功能跟蹤篩檢法診斷液壓故障的分析步驟。
第一步；液壓系統故障可以分解為流量方面的故障、壓力方面的故障、方向方面的故障、一般機械方面的故障和電氣方面的故障5個方面。
第二步：審核液壓系統原理圖及安裝布置圖。了解液壓系統的使用年限、使用環境、保養情況、以前維修情況等內容，并檢查每個液壓元件，確認其性能和作用，初步評定其質量情況。
第三步：列出與故障相關的元件清單，進行逐個分析。進行這一步時，一要充分利用判斷力，二要注意絕不可遺漏對故障有重大影響的元件。
第四步；對清單所列元件按以往的經驗及元件檢查的難易排列次序。必要時，列出重點檢查的元件和元件的重點檢查部位，同時準備測量器具等。
第五步：對清單中列出的重點檢查元件進行初檢。初檢應判斷以下一些問題：元件的使用和裝配是否合適；元件的測量裝置、儀器和測試方法是否合適；元件的外部信號是否合適；對外部信號是否響應等。特別注意某些元件的故障先兆，如溫度過高、噪聲、振動和外泄漏等。
第六步：如果初檢未能準確查出故障，就要用專門的檢測試驗設備、儀器進行檢查。
第七步：對發生故障的元件進行修理或者更換。
第八步：在重新啟動系統前，必須先認真考慮一下這次故障的原因和結果。例如，故障是由于污染和油液溫度過高引起的，則應預料到另外的元件也有出現故障的可能性，并應對隱患采取相應的補救措施。叉如，由于鐵屑進入泵內引起泵的故障，在換新泵之前應對系統進行徹底清洗。
通過長期的實踐證明，運用功能跟蹤篩檢法在診斷比較簡單的液壓系統故障中，是一個行之有效的方法。它可以使人們少走彎路，能快速、準確地查找出故障，從而提高生產效率，降低生產成本，創造良好的經濟效益。
