比例閥異常振動的分析與解決
液壓系統振動產生的原因比較復雜，其造成的危害卻很嚴重，如壓力或流量脈動等產生的振動，可能使系統無法正常工作，降低元件的使用壽命。
本例對兩臺數控折彎機(63t和100t)在調試中出現的噪聲與振顫異常現象進行診斷。
63t和100t數控折彎機工作時有液壓噪聲和機床振顫，由于油箱、液壓元件等都復合在機床床身上部，機床振顫與液壓噪聲較難分辨。
在對這兩臺設備進行初步檢查時，發現100t數控折彎機的主要問題是：①油箱蓋板未正常密封，油液已乳化變質；②泵吸油過濾器和油箱液面基本持平。63t數控折彎機的泵吸油口和液壓缸上端補油閥塊有漏油現象，于是，清洗了100t數控折彎機的油箱、吸油過濾器濾芯，更換了液壓油，并使加注新油后的液面在吸油過濾器以上，同時解決了63t數控折彎機的漏油現象。
開機工作時，發現低壓保壓工作時，噪聲和振顫較輕；高壓保壓工作時，噪聲和振顫就很嚴重。由此判斷情況異常與壓力有關，屏蔽電磁比例溢流閥后，單獨用安全閥做系統壓力調節閥，從低壓到高壓系統工作正常。
據此推斷，電磁比例溢流閥存在故障。檢查電器控制沒有異常，更換幾個新閥心及閥座后，問題依舊。
將有問題的比例閥閥心、閥座整體換裝于其他可正常工作的設備上，能正常工作。由此發現：問題僅僅伴隨著機床，與比例閥遷移無關。據此推斷比例閥與機床可能存在不能很好匹配的現象。分析比例閥座里的兩個節流阻尼孔可能不匹配，再次檢查并調整比例閥座上的兩個節流阻尼孔(從0.5mm～1.0mm)，效果并不明顯，但仍然判斷此處是問題的關鍵所在。
推測比例閥工作時可能發生了共振現象。
根據機械控制系統原理，共振的數學模型函數應是典型的振蕩環節，其傳遞函數如下
G(s)=V(s)/q(s)=K/[（1/ωn2）s2+（2ξ/ωn）s+1]
式中：ωn為無阻尼自然頻率；ξ為阻尼比。
由傳遞函數可知：ξ越小越易產生振蕩。ξ＜1為欠阻尼振蕩，其特征為響應快，但在達到穩定值前有振蕩產生，即存在超調量。一般ξ=0.7較理想，可提供最迅速且基本無超調的響應。ξ＜0.7，超調量較大。當ξ=1時，稱為臨界阻尼，此時不會產生振蕩，即無超調量} e>i時，則為過阻尼，其響應緩慢，滯后很大。
無阻尼自然頻率ωn和阻尼比ξ是振蕩環節的主要參數，其瞬態響應取決于這兩個參數。
最后決定改變阻尼比，如圖7所示，在件14與比例閥之間的工藝孔內加入圓柱銷，改變了腔內的容積和油液的通流截面積，振顫與噪聲顯著下降，仔細配做圓柱銷與阻尼孔間隙后，完全消除了振顫與噪聲。

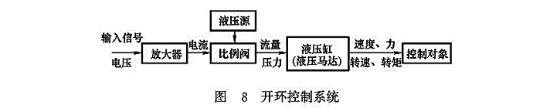

電磁比例溢流閥是用輸入信號來調整控制液壓系統的，可實現快速、穩定、精確控制。本例中屬于開環控制系統（見圖8），因含有電子功率放大裝置，液壓源輕微的擾動都會引起輸出壓力或流量的很大波動。本例說明液壓系統中的振蕩環節在比例控制中影響，在現代液壓控制中是不能忽視的重要環節。
