壓力控制閥
控制和調節液壓系統油液壓力，或利用液壓力作為控制信號控制其他元件動作的閥類，稱為壓力控制閥。
壓力控制閥按其功能和用途可分為溢流閥、減壓閥、順序閥、壓力繼電器等，它們的共同特點是利用作用于閥芯上的液壓力與彈簧力相平衡的原理進行工作的。
一、溢流閥
溢流閥是通過閥口的開啟溢流，使被控制系統或回路的壓力維持恒定，實現穩壓、調壓或限壓作用，簡稱為定壓、穩壓。
溢流閥的基本要求是：調壓范圍大，調壓偏差小，壓力振擺小，動作靈敏，過流能力大，噪聲小。
1．結構和工作原理
根據結構不同，溢流閥可分為直動式溢流閥和先導式溢流閥兩類。
直動式溢流閥
直動式溢流閥是利用閥芯上端的彈簧力直接與下端面的液壓力相平衡來控制溢流壓力的，直動式溢流閥由此得名。

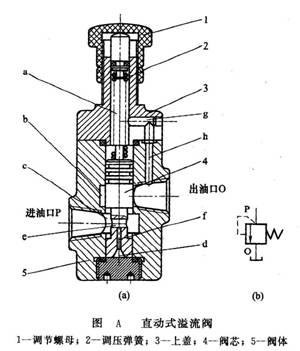

直動式溢流閥按其閥芯形式不同可分為球閥式、錐閥式、滑閥式等。現以滑閥式為例來說明直動式溢流閥的結構和工作原理。其結構如圖A (a)所示，它主要由閥體5、閥芯4、調節螺母1、調壓彈簧2及上蓋3等主要零件組成，油口P和O分別為進油口和回油口。
來自液壓泵的油液，從進油口P進入，經過閥芯4的徑向孔e、軸向小孔f流入閥芯4下端的d腔，并對閥芯4產生向上的推力。當進油壓力較低、向上的推力還不足以克服彈簧2的作用力時，閥芯處于最下端位置，此時進油口P、回油口O不通，處于關閉狀態。當進油口P的壓力不斷升高，d腔的油壓同時也等值增高。當d腔內的油壓力增高到大于彈簧2的作用力時，閥芯4被頂起，并停止在某一平衡位置上。這時進油口p、回油口O接通，油液從回油口O排回油箱，實現溢流。而液壓閥入口、d腔處油壓不再增高，且與此時的彈簧力相平衡，為菜一確定的常值。這就是直動式溢流閥的定壓原理。很顯然，調整調節螺母1，可以改變調壓彈簧2的預緊力，從而改變頂起閥芯的油壓力（稱為閥的開啟壓力），也就改變了閥入口的定壓值。故溢流閥彈簧的調定壓力就是溢流閥人口壓力的調定值。需要說明的是，當調節螺母1調整好后，應用其下面的鎖緊螺母并緊，防止誤操作使調整壓力改變。另外，溢流閥工作時，因為閥芯和閥體之間有間隙，通過間隙泄漏到閥芯上端彈簧腔a的油液如果不將其排出，則將形成一個附加背壓，所以在直動式溢流閥的上蓋3和閥體5上開設了孔g、h，使泄漏油經過這些孔流回到回油口O，隨同溢流油液一起流回油箱，這種方式稱為內泄。孔g的外端用螺塞或鋼球堵住。
溢流閥的穩壓作用是指，在工作過程中由于某種原因（如負載的突然變化）引起溢流閥入口壓力發生波動時，經過閥本身的調節，能將入口壓力很快地調回到原來的數值上。如溢流閥人口壓力為某一初始定值P1，當入口油壓突然升高時，d腔油壓也等值、同時升高，這樣就破壞了閥芯初始的平衡狀態，閥芯上移至某一新的平衡位置，閥口開度加大，將油液多放出去一些（即閥的過流量增加），因而使瞬時升高的入口油壓又很快降了下來，并基本上回到原來的數值上。反之，當入口油壓突然降低（但仍然大于閥的開啟壓力）時，d腔油壓也等值、同時降低，于是閥芯下移至某一新的平衡位置，閥口開度減小，使油液少流出去一些（閥的過流量減小），從而使入口油壓又升上去，即基本上又回升到原來的數值上。這就是直動式溢流閥的穩壓過程。其職能符號見圖A (b)，職能符號表明了以下內容：
①溢流閥在常態下（非工作狀態）閥口關閉（方框內箭頭錯開）；②控制壓力取自進油口壓力（虛線表示）；③出口接油箱；④采用內泄漏方式（彈簧處沒有接油箱的標志）。
